Protonen sind im Vergleich zu Elektronen riesig gross und traege. Deshalb
stelle ich sie im folgenden als Saurier dar.
Elektronen sind ganz klein und schnell. Ich stelle sie zwar als Voegel
dar, aber sie sind noch viel schneller (im Vergleich zu den Saurier-Protonen).
Deshalb kann man gar nicht mehr erkennen, wo sie wirklich sind. Die Elektronen
sind sozusagen um die Protonen verschmiert.
Abbildung 3.1: Saurier und Vogel stellen Proton und Elektron dar
Das seltsame an diesen Tierchen ist, dass die Voegel andere Voegel abstossend
finden aber die Saurier sehr gerne moegen. Genauso geht es den Sauriern.
Sie moegen die Voegel, aber andere Saurier koennen sie nicht ausstehen.
Aus diesem Grund treten Voegel und Saurier in unserem Bild immer paarweise
auf.
Im Atom sieht das jetzt so aus:
Abbildung 3.2: Wasserstoffatom
Sobald ein Saurier von einem Vogel umkreist wird, hat er nichts mehr
gegen andere Saurier, die ebenfalls von einem Vogel umkreist werden. Eine
Herde aus Sauriern, die von Voegeln umkreist wird gibt es durchaus. Die
Herde bleibt sogar dann zusammen, wenn der Vogel mal vorubergehend die
anderen Saurier umkreist.
Halt , ich habe was unterschlagen: Wo mehrere Saurier sind, gibt es
oft auch Baeume.

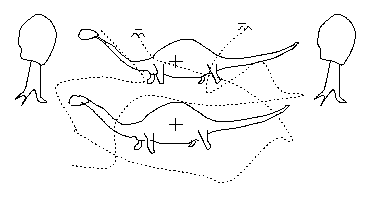

Abbildung 3.3: Saurier, Voegel und Baume stellen ein Heliumatom dar
Im Atom heissen die Baeume Neutronen, weil sie neutral sind. Sie vertragen sich sowohl mit Protonen als auch mit Elektronen. Im Atom gibt es gleich viele Elektronen wie Protonen. Die positiven und negativen Ladungen gleichen sich aus. Sich bewegende Atome erzeugen daher noch keinen Strom.
Abbildung 3.4: Wasserstoffmolekuel besteht aus zwei Protonen und zwei
Elektronen
Wenn man von dieser Saurier- Vogelherde einen Vogel wegfaengt, hat man
auf der einen Seite einen Vogel zu viel, auf der anderen Seite ist ein
Saurier zu viel. Der Vogel will natuerlich wieder zuruck zum Saurier und
der Saurier will wieder einen Vogel.
In der Elektrizitaet entspricht der Vogel einem negativ (-e) geladenen
Elektron und die Herde, in der ein Saurier zu viel ist, einem positiv (+e)
geladenen Atom . Das geladene Atom heisst Ion.

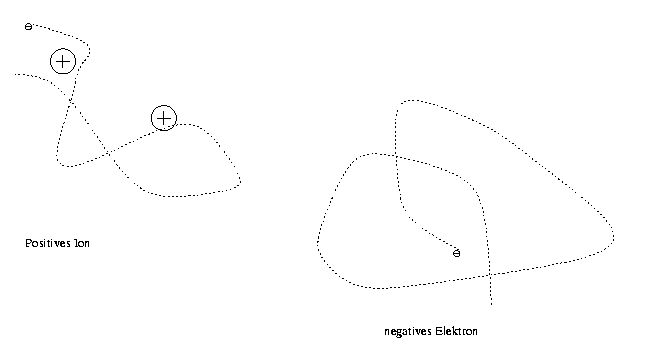

Abbildung 3.5: Trennung von Elektronen und Protonen erzeugt Ladungen
Eine Batterie hat zwei Seiten. Auf der einen Seite sind zu viele Protonen
(Saurier). Das ist der Pluspol. Auf der anderen Seite sind zu viele Elektronen
(Voegel).
Sobald man den Stromkreis
schliesst, versuchen die Elektronen zu den Protonen zu gelangen. Es fliesst
ein Strom.

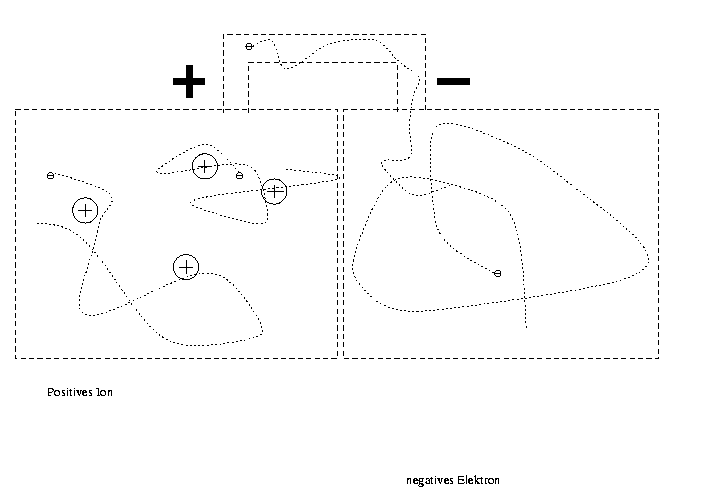

Abbildung 3.6: Ladungen gleichen sich aus durch Elektronenfluss. Es entsteht ein Strom
Uebrigens: als man die technische Stromrichtung von Plus nach Minus definierte wusste man noch nicht, dass Elektronen negativ geladen sind. Die Elektronenbewegung ist gegen die Stromrichtung.
